Trabajo Practico Fibra Óptica
Trabajo Practico Fibra Óptica
-Tipos de fabricación
-Ventajas y desventajas (10 c/u)
-Estructura holgada/ajustada
-Tipos de conectores/pulido de terminales
-Tipos y técnicas de empalme
-Conversores de señal
-Velocidades de transmisión
-Mono-modo/Multi-modo
-Tipos de fabricación:
La fabricación de fibra óptica es un proceso de alta tecnología. Tengamos en cuenta que el grosor estándar de la fibra es 125 micras (aproximadamente el doble que un cabello humano) y el núcleo es de unas 8 micras (en fibras monomodo, que son las usadas para comunicaciones a larga distancia). Y evidentemente, es crítico mantener la pureza y la regularidad del núcleo.
Se trata de construir grandes tubos de vidrio que reproducen a escala macroscópica la estructura de la fibra. Estos tubos se llaman preformas. Posteriormente, la preforma se va fundiendo y estirando hasta que obtenemos un filamento alargado cuyo fino diámetro reproduce a escala microscópica la preforma original.
se parte de barras de vidrio huecas, que se bañan en un gas que contiene las partículas de lo que será el futuro núcleo. Calentando hasta mil grados, estas partículas comienzan a fundirse hasta que el tubo hueco colapsa y forma una vara maciza con la estructura deseada: la preforma.Una vez hechas las preformas, se colocan verticalmente y se calientan hasta que se van fundiendo formando un hilillo continuo. De una preforma se sacan kilómetros y kilómetros de fibra. Este proceso, a pesar de la sencillez de la idea, es muy complejo y delicado, ya que hay que garantizar que el flujo se mantiene constante, que el hilo mantiene un grosor de 125 micras y que no se producen tensiones excesivas. Durante esta fase además se aprovecha para crear una capa protectora sobre el vidrio.
-Ventajas:
-Multiprotocolo (TCP/IP, SCSI, etc.)
-Escalable.
-Muy segura, ya que no hay manera de acceder a los datos transmitidos sin romper la fibra.
-El cable es muy liviano y resistente al calor, frío y a la corrosión.
-La señal se pierde muy poco a lo largo del cable.
-Fácil de instalar.
-Gran ancho de banda.
-La materia prima para fabricarla es abundante en la naturaleza.
-Transmisión de datos a alta velocidad.
-Insensibilidad a la interferencia electromagnética, como ocurre cuando un alambre telefónico pierde parte - de su señal.
-Tipos de fabricación
-Ventajas y desventajas (10 c/u)
-Estructura holgada/ajustada
-Tipos de conectores/pulido de terminales
-Tipos y técnicas de empalme
-Conversores de señal
-Velocidades de transmisión
-Mono-modo/Multi-modo
-Tipos de fabricación:
La fabricación de fibra óptica es un proceso de alta tecnología. Tengamos en cuenta que el grosor estándar de la fibra es 125 micras (aproximadamente el doble que un cabello humano) y el núcleo es de unas 8 micras (en fibras monomodo, que son las usadas para comunicaciones a larga distancia). Y evidentemente, es crítico mantener la pureza y la regularidad del núcleo.
Se trata de construir grandes tubos de vidrio que reproducen a escala macroscópica la estructura de la fibra. Estos tubos se llaman preformas. Posteriormente, la preforma se va fundiendo y estirando hasta que obtenemos un filamento alargado cuyo fino diámetro reproduce a escala microscópica la preforma original.
se parte de barras de vidrio huecas, que se bañan en un gas que contiene las partículas de lo que será el futuro núcleo. Calentando hasta mil grados, estas partículas comienzan a fundirse hasta que el tubo hueco colapsa y forma una vara maciza con la estructura deseada: la preforma.Una vez hechas las preformas, se colocan verticalmente y se calientan hasta que se van fundiendo formando un hilillo continuo. De una preforma se sacan kilómetros y kilómetros de fibra. Este proceso, a pesar de la sencillez de la idea, es muy complejo y delicado, ya que hay que garantizar que el flujo se mantiene constante, que el hilo mantiene un grosor de 125 micras y que no se producen tensiones excesivas. Durante esta fase además se aprovecha para crear una capa protectora sobre el vidrio.
-Ventajas:
-Multiprotocolo (TCP/IP, SCSI, etc.)
-Escalable.
-Muy segura, ya que no hay manera de acceder a los datos transmitidos sin romper la fibra.
-El cable es muy liviano y resistente al calor, frío y a la corrosión.
-La señal se pierde muy poco a lo largo del cable.
-Fácil de instalar.
-Gran ancho de banda.
-La materia prima para fabricarla es abundante en la naturaleza.
-Transmisión de datos a alta velocidad.
-Insensibilidad a la interferencia electromagnética, como ocurre cuando un alambre telefónico pierde parte - de su señal.
-Desventajas:
-El conjunto de conectores, cable, placas, dispositivos para fibra, etc., son caros para el uso no comercial.
-La fibra es frágil, lo que complica un poco la instalación.
-Los empalmes entre fibra son complejos, con lo cual a veces hay que contratar una empresa para realizarlo.
-Siempre se va a necesitar un conversor óptico-eléctrico, ya que e casi imposible tener toda una red de fibra, haciendo el costo más caro.
-Los diminutos núcleos de los cables deben alinearse con extrema precisión al momento de empalmar, para evitar una excesiva pérdida de señal.Dificultad de reparar un cable de fibra roto.
-Sólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya este instalada la - red de fibra óptica.
-El costo de instalación es elevado.
-La fibra óptica convencional no puede transmitir potencias elevadas.
-No puede transmitir electricidad para alimentar repetidores intermedios.
-Tipos por su diseño:
Estructura Holgada: Es un cable empleado tanto para exteriores como para interiores que consta de varios tubos de fibra rodeando un miembro central de refuerzo y provisto de una cubierta protectora. Cada tubo de fibra, de dos a tres milímetros de diámetro lleva varias fibras ópticas que descansan holgadamente en él. Los tubos pueden ser huecos o estar llenos de un gel hidrófugo que actúa como protector antihumedad impidiendo que el agua entre en la fibra. El tubo holgado aísla la fibra de las fuerzas mecánicas exteriores que se ejerzan sobre el cable.
Estructura Ajustada: Es un cable diseñado para instalaciones en el interior de los edificios, es más flexible y con un radio de curvatura más pequeño que el que tienen los cables de estructura holgada.
Contiene varias fibras con protección secundaria que rodean un miembro central de tracción, todo ello cubierto de una protección exterior. Cada fibra tiene una protección plástica extrusionada directamente sobre ella, hasta alcanzar un diámetro de 900 µm rodeando al recubrimiento de 250 µm de la fibra óptica. Esta protección plástica además de servir como protección adicional frente al entorno, también provee un soporte físico que serviría para reducir su coste de instalación al permitir reducir las bandejas de empalmes.}
-Tipos de conectores:
FC que se usa en la transmisión de datos y en las telecomunicaciones.
FDDI
se usa para redes de fibra óptica.
LC y MT-Array que se utilizan en transmisiones de alta densidad de datos, más que nada usado en servers o clusters storage.
SC y SC Dúplex se utilizan para la transmisión de datos.
ST o BFOC se usa en redes de edificios y en sistemas de seguridad.
-Técnicas de pulido:
Los extremos de la fibra necesitan un acabado específico en función de su forma de conexión. Estos son:
Plano: Las fibras se terminan de forma plana perpendicular a su eje.
PC (Phisical Contact): Las fibras son terminadas de forma convexa, poniendo en contacto los núcleos de ambas fibras.
SPC (Super PC): Similar al PC pero con un acabado más fino. Tiene menos pérdidas de retorno.
UPC (Ultra PC): Similar al anterior pero aún mejor.
Enhanced UPC: Mejora del anterior para reducir las pérdidas de retorno.
APC (Angled PC): Similar al UPC pero con el plano de corte ligeramente inclinado. Proporciona unas pérdidas similares al Enhanced UPC.
-Tipos y Técnicas de empalme:
Existen fundamentalmente 2 técnicas diferentes de empalme que se emplean para unir permanentemente entre sí fibras ópticas.
La primera es el empalme por fusión que actualmente se utiliza en gran escala, y la segunda el empalme mecánico.
Empalme por fusión
Se realiza fundiendo el núcleo, siguiendo las etapas de:
- preparación y corte de los extremos
- alineamiento de las fibras
- soldadura por fusión
- protección del empalme
Empalme mecánico
Este tipo de empalme se usa en el lugar de la instalación donde el desmontaje es frecuente, es importante que las caras del núcleo de la fibra óptica coincidan exactamente. Consta de un elemento de auto alineamiento y sujeción de las fibras y de un adhesivo adaptador de índice que fija los extremos de las fibras permanentemente.
Después de realizado el empalme de la fibra óptica se debe proteger con:
- manguitos metálicos
- manguitos termoretráctiles
- manguitos plásticos.
En todos los casos para el sellado del manguito se utiliza adhesivo o resina de secado rápido.
-Conversor de señal:
Los conversores de Ethernet a fibra permiten establecer conexiones de equipos UTP Ethernet de cobre a través de un enlace de fibra óptica para aprovechar las ventajas de la fibra, entre las que figuran las siguientes:
- Ampliación de los enlaces para cubrir distancias mayores mediante cable de fibra óptica
- Protección de datos frente al ruido y las interferencias
- Preparación de su red para el futuro con capacidad de ancho de banda adicional

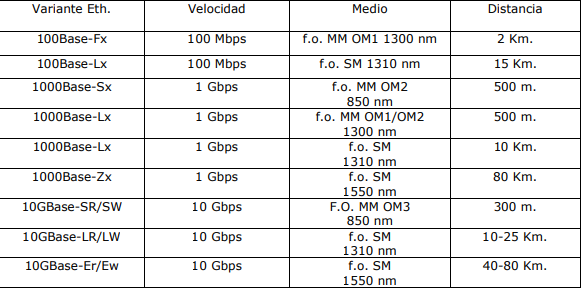

-VELOCIDADES DE TRANSMICIÓN:
Fibra Monomodo: se transmite un sólo haz de luz por el interior de la fibra. Tienen un alcance de transmisión de 300 km en condiciones ideales, siendo la fuente de luz un láser.
Fibra Multimodo: se pueden transmitir varios haces de luz por el interior de la fibra. Generalmente su fuente de luz son IODOS de baja intensidad, teniendo distancias cortas de propagación (2 o 3 Km), pero son más baratas y más fáciles de instalar.
